Modellierung schnelldrehender Wälzlager in MSC-ADAMS

  • Forschungsthema:Rotordynamik, Mehrkörpersimulation
  • Typ:Studienarbeit
  • Betreuung:

    Prof. Seemann,
    F. Fritz

  • Bearbeitung:

    Alexander Basler
  • Links:nachfolgende Arbeit: Lagerung schnelllaufender Rotoren mit Wälzlagern
  • Im Rahmen dieser Arbeit ist ein Simulationsmodell für Wälzlager zu erstellen werden, das die Lagerkräfte eines Schrägkugellagers abbildet. Um die Verhältnisse bei hohen Drehzahlen oder großen Lasten zu modellieren, sind dabei die nichtlinearen Steifigkeits- und Dämpfungseigenschaften des Kontaktes zwischen Kugeln und Laufbahnen, positives und negatives Lagerspiel, Massenkräfte sowie unterschiedliche Betriebsdruckwinkel im Modell zu berücksichtigen.

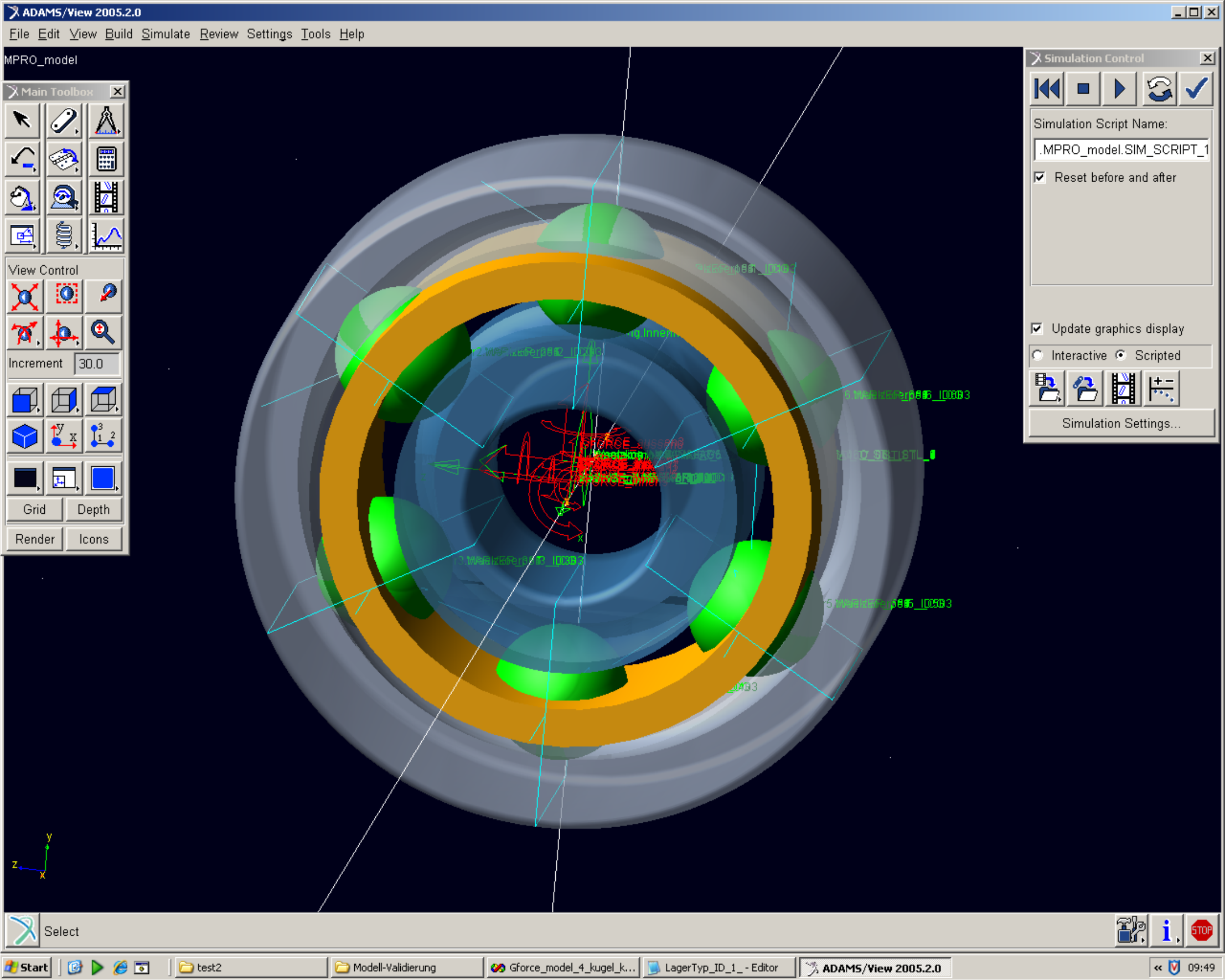

    Dieses Modell soll als Kombination von Kontaktkräften, die in benutzerdefinierten Fortran-Subroutinen berechnet werden, sowie idealen Gelenken und kinematischen Bedingungen in MSC/ADAMS implementiert werden. Bei der Anpassung an verschiedene Lagergeometrien ist darauf zu achten, dass dies benutzerfreundlich mittels einer Parameterdatei vollautomatisch erfolgen kann. Die notwendigen Geometrieparameter sind aus Katalogdaten zu berechnen.

    Das Modell ist im Anschluss auf Plausibilität zu prüfen und mit einem validierten Lagermodell zu vergleichen. Anhand eines einfachen Rotorgesamtmodells ist anschließend die Funktionsweise exemplarisch zu dokumentieren.
